數控電火花機床
機床簡介技術參數機床特點

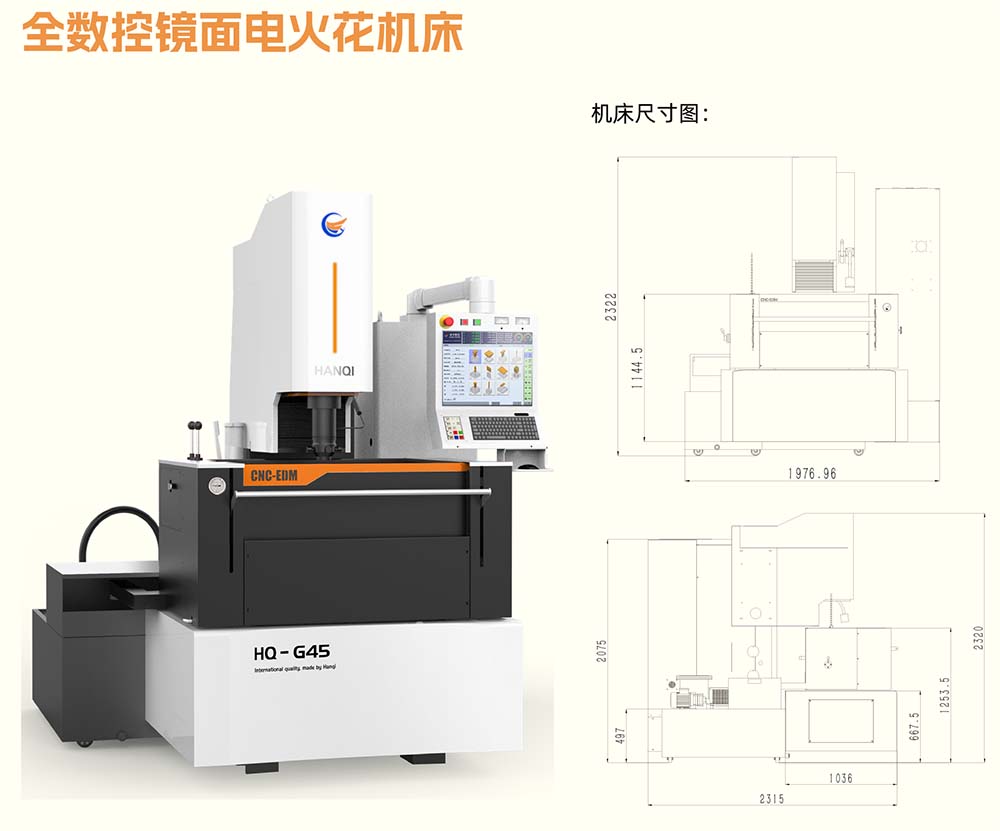

| HQ-G45 | ||
| 機床 | ||
| 機床結構 | 十字滑臺/全鑄件C型結構 | |
| 外形尺寸 | mm | 1900*2270*2320 |
| 機床重量 | kg | 2600 |
| 工作區域 | ||
| X，Y，Z軸行程 | mm | 450*350*300 |
| 工作液槽尺寸 | mm | 840*600*350 |
| 工作臺面積 | mm | 600*400 |
| 地面到工作臺距離 | mm | 830 |
| 電極板至臺面距離 | mm | 265-565 |
| 潤滑系統 | 手壓式集中潤滑 | |
| 工件和電極 | ||
| 最大電極重量 | kg | 50 |
| 電極安裝方式 | 氣動自動 | |
| 最大工件尺寸 | mm | 840*600*350 |
| 最大工件重量 | kg | 800 |
| 最大液面高度 | mm | 300 |
| 工作液系統 | ||
| 容量 | L | 400 |
| 過濾器數量 | 個 | 2 |
| 加工指標 | ||
| 最大加工平均電流 | A | 50 |
| 最大加工效率 | mm3/min | 500 |
| 最佳表面粗糙度 | um | 0.05 |
| 各軸最大抬刀速度 | m/min | ≥5 |
| 最小電極損耗 | % | 0.1 |
| 最小角損尺寸 | um | 10um |
| 最小電流控制 | A | 0.1 |
| 電源的標準 | ||
| 標準電壓 | 3*380V±10%(50Hz) | |
| 最大輸入功率 | KW | 9 |
| 控制系統 | ||
| 操作系統 | Linux | |
| 輸入方式 | 觸摸屏、鍵盤、手控盒、USB、網口 | |
| 顯示方式 | LCD顯示屏 | |
| 驅動方式 | 絕對式交流伺服驅動 | |
| 各軸最小控制單位 | 0.1um | |
| 坐標數 | ≥72個 | |
| 插補方式 | 直線、圓弧、橢圓、根據軟件任意曲線 | |
| 加工放電條件 | 無限量 | |
| 最大控制軸數量 | 8軸5聯動 | |
| 輸入范圍 | -9999.9999~+9999.9999 | |
| 機床特點 | ||
| 基礎型全數控火花機，結構簡單 | ||
| X/Y 軸鑄件采用重疊式結構，重載、輕載時，電機負載特性變化大 | ||
| 重載時，跟隨誤差相對較大 | ||
| 搭載總線控制的數控系統及高速采集放電系統，表現出較為優秀的加工指標 | ||
| 突然斷電無需回機械零點，可從斷電處繼續加工，無需 UPS 電源 | ||
| 機床軟限位控制，無需機械限位，穩定、可靠 | ||
| 電源自帶穩壓回路 | ||
| 只需輸入“材料、粗糙度、加工面積及放電火花位”，便可自動生成加工程序 | ||
| 支持遠程升級、在線操作、診斷、維修服務及手機云端等先進的控制 | ||
| 電源可隨時記錄加工現場的信息，便于管理 | ||
| 適用范圍 | ||
| 適用于紫銅-鋼、石墨-鋼、銅-鋁、石墨-鋁、石墨-鈦合金、銅-鈦合金等加工 | ||
| 適用于輕型模具的加工，或長期沖油模具的加工 | ||
| 適用塑料模、壓鑄模、深腔、深槽等各種模具加工 | ||
| 標準配置 | 選用配置 | |
| 國產品牌磁吸盤 | 在線檢測 | 煙霧收集裝置 |
| 可調手動夾頭 | 閉環絕對值光柵尺 | 進口氣動夾頭 |
| 全自動滅火器 | C軸 | |
| 油冷機 | 浸油式 A軸、A/B 軸等 | |
